二层升降横移
设备简介：
采用以载车板升降或横移的方法存取车辆的设备简称为升降横移类机械式停车设备。设备结构简单,成本低在市场应用广泛。设备室内净高最低只需3.6米,广泛应用于地下停车场,同时也适用于智能立体充电系统领域设备选择。
设备特点：
1、布局灵活、组合方便、操作简单。
2、建造成本低、维护简单、对消防、土建要求低。
3、标准化设计、模块化、规模化生产。
4、安全性高、故障率低。
5、通用性广，备受地产住宅、商业项目青睐。
技术参数：
|
两层升降横移性能参数表 |
||||
|
适停车辆 |
型式 |
中型轿车（Z） |
大型轿车（D） |
特大型轿车（T） |
|
车辆尺寸（mm） |
长×宽×高 ≤4700×1800×1550 |
长×宽×高 ≤5000×1850×1550 |
长×宽×高 ≤5300×1900×1550 |
|
|
车辆重量（Kg） |
≤1500 |
≤1700 |
≤2350 |
|
|
空间要求 |
A（mm） |
≥2300 |
≥2350 |
≥2400 |
|
B（mm） |
≥5200 |
≥5500 |
≥5800 |
|
|
C（mm） |
≥N×A+200 |
|||
|
D（mm） |
≥B+350 |
|||
|
净高（mm） |
≥3600 |
|||
|
驱动方式 |
马达链条式/钢索式 |
|||
|
电动机 |
升降（2.2Kw/3.7Kw） 横移（0.2Kw） |
|||
|
速度 |
升降：4-6m/min 横移：6-8m/min |
|||
|
操作方式 |
按键/刷卡/指纹识别 |
|||
|
控制方式 |
PLC逻辑程序自动控制 |
|||
|
电源 |
三相五线380V/50HZ |
|||
|
最大用电负荷 |
5KVA |
|||

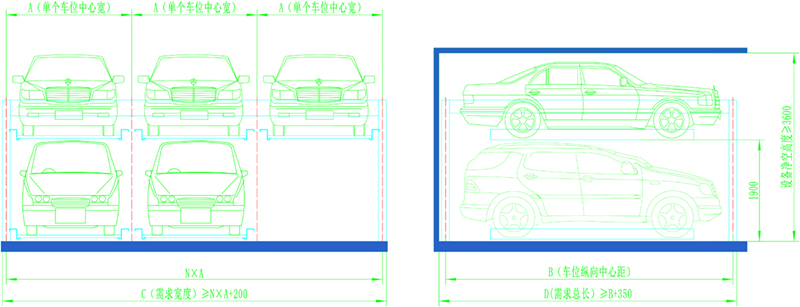

安装示意图：
服务流程
1、咨询
项目的前期准备，包括停车设备的形式、层数、报价等相关需求。
2、方案设计
根据客户提供的信息，设计更优化的停车方案，包括停车数量，配电功率，容车规格，载荷分布等。
3、现场测绘
工程设计人员现场进行测量，对设计方案进行进一步的审核校正。
4、项目谈判、合同签订
5、现场预埋配合
结合现场土建情况，进行预埋。
6、生产制造
工厂内部多部门协同，负责原材料采购、生产制造、进出厂检验，严把质量关，对用户负责。
7、现场安装
专人负责设备的运输、安装现场进度推进，负责安装过程中的安全及质量问题。
8、载荷运行自检
安全调试完毕，工程人员负责自检工作开展，依据自检手册内容项，精细检查，并做车辆重载试验。
9、报检验收
自检完毕，报请当地特检验收部门，取得验收报告，交付用户使用。
10、售后服务
工程服务人员对设备进行操作培训，达到预定目标，了解车库的工作原理，熟悉各种操作方式，掌握设备的结构性能，能排除一些常见报错故障，保证人车安全，售后人员对设备进行周期性维修保养，确保设备正常运行。
